 Estación de Diagnóstico DS20

Todo el diagnóstico esencial en un solo equipo. La Estación de Diagnóstico DS20 integra múltiples herramientas de exploración clínica en una solución compacta, permitiendo realizar evaluaciones rápidas, precisas y eficientes. Su diseño intuitivo y capacidad de integración con sistemas hospitalarios optimizan el flujo de trabajo y mejoran la atención al paciente.


 Contacto comercial Solicitar Demostración

Estación de Diagnóstico DS20

La Solución Todo-en-Uno para Diagnóstico Integral con Pantalla Táctil de 18.5"

La DS20 es una innovadora estación de diagnóstico que reúne en un solo dispositivo las funciones más demandadas en el entorno clínico: ECG de reposo de 12 derivaciones, pulsioximetría, presión arterial no invasiva (NIBP), termometría de arteria temporal, espirometría y análisis de onda de pulso (PWA). Con una pantalla táctil interactiva de alta resolución de 18.5", detección automática de sensores conectados y conectividad Wi-Fi/LAN integrada, la DS20 facilita el flujo de trabajo en consultorios, hospitales y centros de diagnóstico, ofreciendo una experiencia de usuario intuitiva y eficiente.


Beneficios destacados

Solución integral todo-en-uno

Combina ECG de reposo, ritmo, pulsioximetría, presión arterial, termometría, espirometría y análisis de onda de pulso en un solo dispositivo, reduciendo la necesidad de equipos separados.

Pantalla táctil de gran formato

Pantalla a color de 18.5" con resolución 1366x768, multitáctil e interactiva que permite navegación intuitiva y visualización simultánea de múltiples parámetros.

Detección automática de sensores

Identifica inmediatamente los sensores conectados y muestra automáticamente los valores correspondientes, facilitando la adición o eliminación de parámetros.

Flujo de trabajo en 3 pasos

Ejecutar, revisar, guardar o exportar, simplificando el proceso de medición y diagnóstico.

Calidad de señal excepcional

Frecuencia de muestreo de 32,000 Hz por canal para ECG de máxima calidad diagnóstica.

Conectividad avanzada

Wi-Fi de alta seguridad, LAN Ethernet y puertos USB para integración con EMR, PACS, HIS o SEMA3 de SCHILLER.

Ampliable y escalable

Diseño modular que permite añadir nuevas funciones, dispositivos y futuros desarrollos tecnológicos.

Múltiples versiones configurables

Disponible en versiones 1M, 2M, 3N y 4N para adaptarse a diferentes necesidades clínicas y presupuestos.

Características técnicas Estación de Diagnóstico DS20

CategoríaCaracterísticaEspecificación
DimensionesMedidas460 × 275 × 77 mm


Peso4.5 kg (con batería)
PantallaTipoLCD táctil a color 18.5"


Resolución1366 × 768 px
ECGDerivaciones3, 5 y 12 derivaciones


Muestreo32,000 Hz/canal


FuncionesECG en reposo, detección de marcapasos e interpretación automática
MonitoreoRespiraciónNeumografía por impedancia


NIBPMétodo oscilométrico


SpO₂Masimo™ Rainbow SET o Nellcor® OxiMax®


SpCOOpcional (Masimo Rainbow)


TemperaturaSensor Exergen


EspirometríaFVC, SVC y MVV (SCHILLER SP-250)


PWAVelocidad de onda de pulso, presión central y rigidez arterial
AlimentaciónFuente100–240 VCA, 50/60 Hz


BateríaHasta 2 h de autonomía


Consumo100 VA máx.
ConectividadRedEthernet 1 Gbit y Wi-Fi


Puertos6 USB 2.0, RJ-45 y D-SUB 9


ProtocolosXML/PDF, DICOM, HL7 y SEMA3
MemoriaAlmacenamientoHasta 1,728 registros


Intervalos1, 5, 15, 60 y 240 min
Versiones1MECG, NIBP y SpO₂ (Masimo)


2M1M + ECG de 12 derivaciones


3NECG, NIBP y SpO₂ (Nellcor)


4N3N + ECG de 12 derivaciones




 ECG de alta precisión: Monitoreo de 3, 5 y 12 derivaciones con frecuencia de muestreo de 32,000 Hz por canal,
 interpretación automática y detección de marcapasos.


Monitoreo multiparámetro: Integra medición de ECG, SpO₂, presión arterial no invasiva (NIBP),
respiración, temperatura, espirometría y análisis de onda de pulso (PWA).


Pantalla táctil de alta resolución: Pantalla LCD a color de 18.5" con resolución 1366 × 768 px para una visualización clara e interacción intuitiva.


Conectividad hospitalaria avanzada: Incorpora Ethernet, Wi-Fi, USB y compatibilidad con protocolos DICOM, HL7, XML/PDF y SEMA3,
facilitando la integración con sistemas clínicos.


Portabilidad y autonomía: Equipo compacto de 4.5 kg con batería integrada de hasta 2 horas de funcionamiento, ideal para uso clínico móvil.




Tipo de protección (eléctrica): Clase I


Grado de protección (eléctrica): CF, protegido contra desfibrilación


Grado de protección (agua): IPX1


Organismo notificado: C 0123

 Normas: IEC/EN 60601-1, IEC/EN 61000-4-2, 61000-4-3, 61000-4-8

 Compatibilidad electromagnética: Inmunidad de alta frecuencia conforme a IEC/EN

Concepto operativo


La DS20 ha sido diseñada con un enfoque en la simplicidad y eficiencia. La guía del usuario intuitiva y autoexplicativa requiere muy poca formación. Con solo tocar la pantalla de alta resolución, el profesional puede comenzar a grabar, seleccionar los ECG de mayor calidad y gestionar los resultados. La detección automática de los sensores conectados (ECG, SpO2, NIBP, espirometría, termometría) elimina pasos innecesarios en la configuración, permitiendo un inicio rápido de las mediciones.

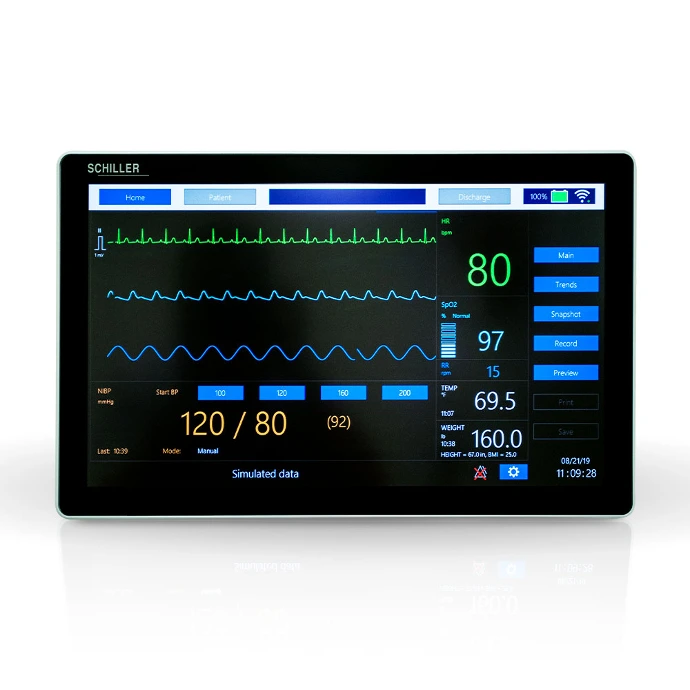

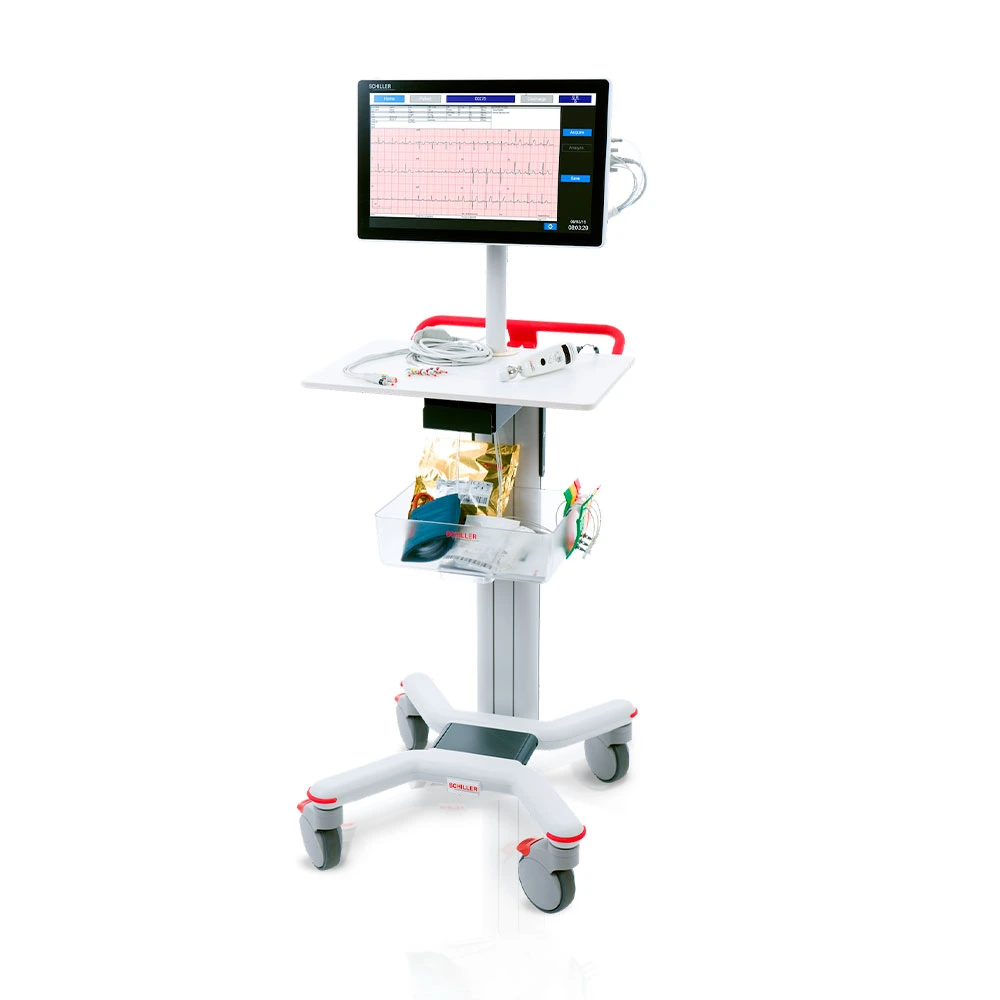

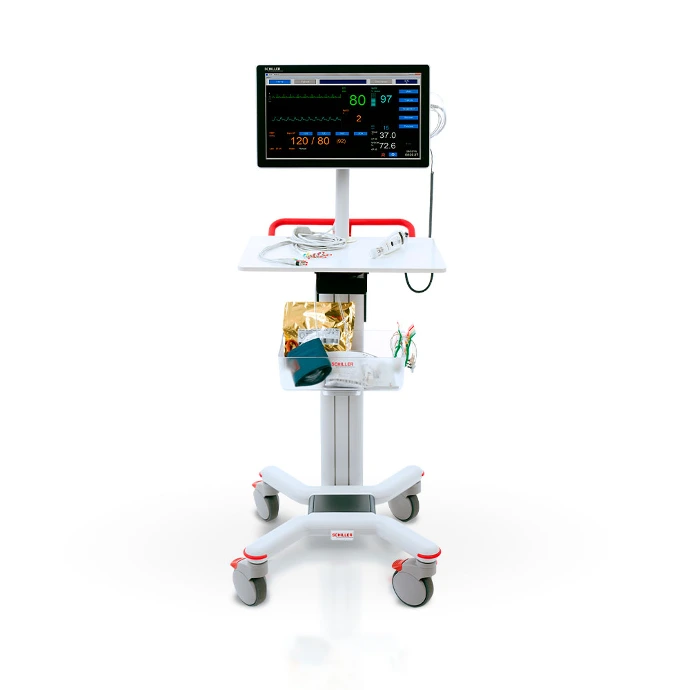

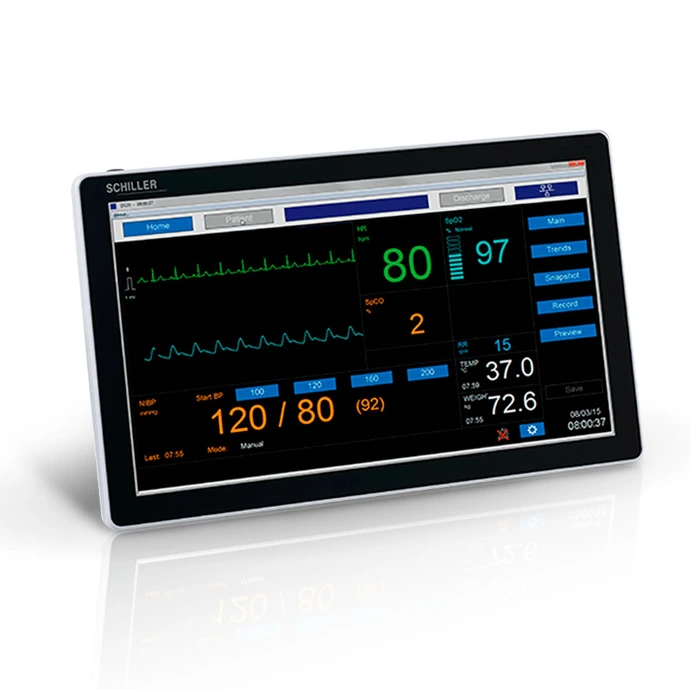

Imágenes del producto
